NC Press Brake

Caractéristiques standard

Système E21S

Moule standard

Pince rapide

BackgaUge standard Y1, Y2, X

Fonctionnalités facultatives

Couronnement manuel

Servomoteur

DF41 System

CNC

1. Affichage LCD haute définition, avec des langues chinoises et anglaises disponibles, une page affiche des paramètres de programmation, ce qui rend la programmation plus rapide et plus pratique.

2. Les axes x et y ne peuvent être positionnés que, et peuvent également être ajustés manuellement au besoin, en supprimant le dispositif de positionnement mécanique à la main.

3.

4. Il a une fonction de sauvegarde et de restauration à une clé pour les paramètres, qui peuvent restaurer les paramètres à tout moment au besoin pour réduire les coûts de maintenance.

5. Prend en charge la programmation en plusieurs étapes, les pièces complexes peuvent être traitées en une seule fois, améliorant l'efficacité de la production et la précision du traitement.

6. Tous les boutons du panneau sont des micro interrupteurs, qui ont été strictement testés pour les EMC, les températures élevées et basse, les vibrations, etc. pour assurer la stabilité et la durée de vie du produit. 7. Certification CE a adopté pour répondre aux besoins du marché à l'étranger.

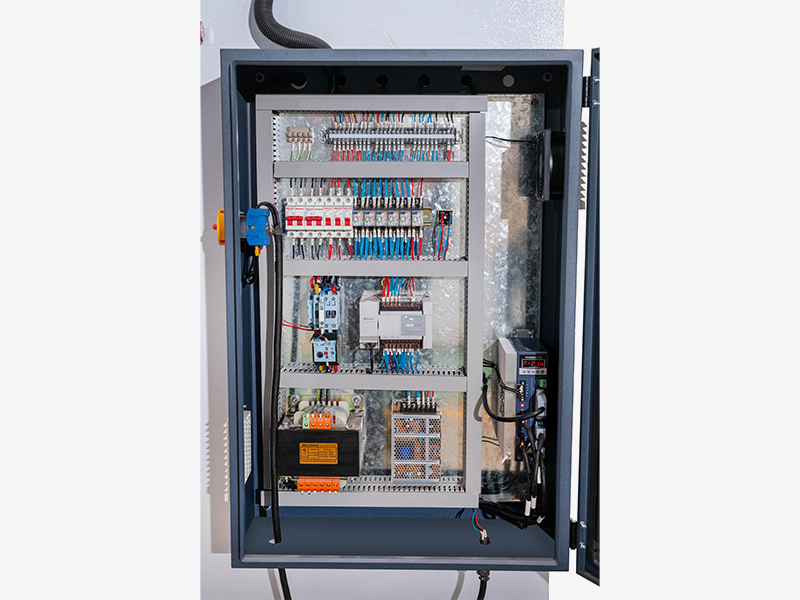

Boîte électrique

Les pièces électriques de nos machines sont faites de pièces Schneider, stables et durables, garantissant une longue durée de vie et un fonctionnement électrique stable.

Pompe

Nos machines utilisent des pompes à engrenages de marque ensoleillées américaines, qui ont un bruit de fonctionnement faible et sont en fonte à haute résistance. Ils ont une conception unique de réduction du bruit interne et sont capables de résister aux pressions élevées.

Jauge arrière

La machine adopte un assemblage de jauge arrière de haute précision auto-conçu, équipé d'une vis de bille de haute précision, d'un doigt de jauge de dos réglable et d'une fonction de levage manuelle.

Moule

Nous pouvons fournir les bonnes options d'outillage en fonction de vos exigences de flexion spécifiques. Nos matrices sont construites pour durer.

Support avant

Se déplaçant le long du rail de guide linéaire, il peut être ancré à n'importe quelle position pour aider le travail de flexion et rendre le travail efficace. Le type fixe est standard pour les modèles individuels.

Système hydraulique

Des valves hydrauliques de haute qualité sont utilisées, en particulier la marque Rexroth. Ces vannes peuvent résister à la haute pression, sont durables et n'ont presque pas besoin d'entretien.

Moteur principal

Il adopte des moteurs domestiques de marque bien connus, qui ont les caractéristiques d'une grande efficacité et d'une économie d'énergie, d'un grand couple de départ, d'excellentes performances, d'un faible bruit, de faibles vibrations et d'une grande fiabilité.

Structure de synchronisation de la torsion

Le principe de synchronisation de torsion contrôle le mouvement de la diapositive de la machine à flexion.

Rémunération manuelle Workbench

À PROPOS DE NOUS
Nantong Tengzhong Machinery Manufacturing Co., Ltd. est Chine NC Press Brake fournisseurs et OEM/ODM NC Press Brake société, Situé dans l'aile nord du centre économique de Shanghai du delta du fleuve Yangtze, zone de développement de Nantong Haian City Libao, est une entreprise de recherche et de production de cisailles, de cintreuses et de rouleuses et d'autres machines R & D, production, vente et service en tant que l'une des sociétés spécialisées dans la production de cisailles hydrauliques de la série de marque "Tengzhong", cisailles mécaniques, cintreuses hydrauliques, rouleuses de plaques hydrauliques, rouleuses de plaques mécaniques, machine de découpe d'angle hydraulique, poinçonneuse et cisaille combinées et autres équipements de forgeage, largement utilisés dans l'industrie légère, l'aviation, la construction navale, la métallurgie, l'instrumentation, les appareils électriques, les produits en acier inoxydable, la construction de structures en acier et l'industrie de la décoration. Tengzhong Machinery a toujours adhéré au concept de développement consistant à « produire d'excellents produits, fournir un service parfait et satisfaire chaque utilisateur », et a toujours pensé aux clients et servi les clients avec sincérité. Nous sommes impatients de travailler avec vous pour créer ensemble un avenir meilleur !
Nouvelles
Commentaires sur les messages

Comment le Axe de torsion ordinaire Machine de frein de presse synchrone Maintenir avec précision la cohérence angulaire de toute la longueur de la pièce pendant le processus de flexion?

Le Axe de torsion ordinaire Machine de frein de presse synchrone Maintient la cohérence angulaire sur toute la longueur de la pièce à travers son mécanisme de synchronisation de l'arbre de torsion. Voici une ventilation de la façon dont ce système fonctionne pour atteindre des angles de flexion cohérents:

Mécanisme de synchronisation de l'arbre de torsion
L'arbre de torsion est un lien mécanique rigide qui relie les deux extrémités de la machine à freinage de presse, synchronisant le mouvement du faisceau supérieur (RAM) pendant le processus de flexion.
Cet arbre agit comme un ressort de rotation, garantissant que lorsqu'un côté de la machine se déplace, l'autre côté se déplace précisément en synchronisation. Ce lien empêche toute inclinaison ou désalignement latéral, ce qui est crucial pour maintenir une pression uniforme sur toute la longueur de la pièce.

Répartition de la force
L'arbre de torsion distribue uniformément la force exercée par la RAM sur les deux côtés de la machine. Cette application de force uniforme signifie que l'angle de flexion reste cohérent d'une extrémité de la feuille à l'autre.
Alors que la matrice supérieure appuie sur la feuille, l'arbre contrecarre toutes les écarts potentiels causés par les tolérances mécaniques, garantissant que la pression de flexion est la même des deux côtés.

Conception et rigidité des mécanismes
La conception rigide de l'axe de torsion empêche toute déviation ou torsion pendant l'opération de flexion, ce qui est un problème courant avec des machines non synchronisées. Cette rigidité est cruciale pour maintenir la précision angulaire du virage.
Tout léger mouvement ou flexion d'un côté de la machine est immédiatement compensé par l'arbre de torsion, qui maintient le parallélisme des matrices supérieures et inférieures tout au long du processus de flexion.

Système d'équilibrage mécanique
Les machines de frein à pression synchrones de l'axe de torsion ont souvent un système d'équilibrage mécanique pour corriger les petits déséquilibres qui pourraient entraîner des variations d'angle. Ce système garantit que même s'il existe des différences mineures dans les propriétés ou l'épaisseur du matériau sur la longueur de la feuille, la consistance angulaire n'est pas compromise.
Le mécanisme d'équilibrage fonctionne avec l'arbre de torsion pour garantir que le faisceau supérieur descend uniformément, en maintenant l'angle de flexion souhaité sur toute la longueur de la pièce.

Ajustements manuels et étalonnage
Ces machines permettent généralement des ajustements manuels pour affiner les paramètres de flexion. Les opérateurs peuvent apporter de légères modifications à la position des matrices ou aux paramètres de pression pour tenir compte des variations de l'usure du matériau ou de la machine au fil du temps.
L'étalonnage régulier de la machine et de l'arbre de torsion est également une pratique standard pour garantir que le système maintient ses capacités de précision sur des périodes de fonctionnement prolongées.

Outils cohérents et alignement de la matrice
Une bonne alignement des matrices supérieures et inférieures est cruciale pour maintenir la cohérence angulaire. La conception de la machine à frein de presse synchrone de l'axe de torsion ordinaire garantit que les matrices sont parfaitement alignées, réduisant le risque de variation angulaire.
L'utilisation d'outils de haute qualité et cohérents qui s'adapte précisément à la configuration de la matrice contribue également à des angles de flexion uniformes dans toute la pièce.

Avantage clé: simplicité et fiabilité
L'un des principaux avantages de l'utilisation d'un système synchrone à axe de torsion est sa simplicité mécanique. Contrairement aux systèmes CNC ou hydrauliques complexes qui reposent sur des capteurs et des commandes automatisées, l'arbre de torsion fournit une solution fiable et simple pour maintenir des angles de flexion cohérents, ce qui facilite le fonctionnement et le maintien.

Limites:
Malgré ses avantages, ce système a ses limites par rapport aux machines contrôlées par CNC. Il est moins capable de gérer des virages très complexes ou de compenser les variances des propriétés des matériaux en temps réel.

Les ajustements manuels et la dépendance à l'égard des liaisons mécaniques signifient que bien qu'il soit efficace pour des tâches plus simples, la réalisation d'une précision ultra-élevée pourrait être difficile sans intervention de l'opérateur.

Le Axe de torsion ordinaire Machine de frein de presse synchrone Utilise l'arbre de torsion pour synchroniser le mouvement des deux extrémités de la RAM, garantissant même la distribution de force et la stabilité mécanique. Il en résulte une flexion angulaire cohérente sur toute la longueur de la pièce, ce qui le rend adapté à des opérations de flexion simples où une synchronisation précise est requise.
