4 rouleaux à rouleaux

Plaque de haute précision

‌S GAMME D'APPLICATION‌

Grande efficacité de production

‌Excellente feuille de formage de la qualité

‌Aisy pour opérer et maintenir

High Safety

  • Caractéristiques standard

7 '' écran tactile multi-fonctionnel

PLC Control avec des options automatiques manuelles, semi-automatiques et complètes

Système de guide de roulement

Système de flexion conique

Pièces auxiliaires de flexion conique

Rouleaux supérieurs et inférieurs entraînés avec un moteur hydraulique et une boîte de vitesses planétaires

Système de guide linéaire

Rouleaux durcis et polis à induction (42crmo)

Normes CE

Couverture de protection transparente pour le panneau de commande

  • Fonctionnalités facultatives

Soutien central

Supports côté hydrauliques (2 pièces)

Table d'alimentation des matériaux

Matériau sorti de la table

Rouleaux d'exigences spéciaux

Processus de roulement de la machine à rouler à quatre rouleaux

Le processus de roulement est illustré sur la figure.

Corps machine stable et robuste

Le corps de la machine est renforcé et abaissé pour minimiser les rebondissements et la déformation. Le corps robuste de la machine est joint au cadre solide de la machine par des barres en acier

Avantages d'ingénierie et de production

Toutes les machines sont conçues par des ingénieurs expérimentés de notre usine.

Ces ingénieurs conçoivent les machines en se concentrant sur la technologie d'ingénierie 3D avec la mise en œuvre de l'analyse mécanique.

Tous les systèmes mécaniques et électroniques sont conçus et testés par des ingénieurs experts dans leur domaine.

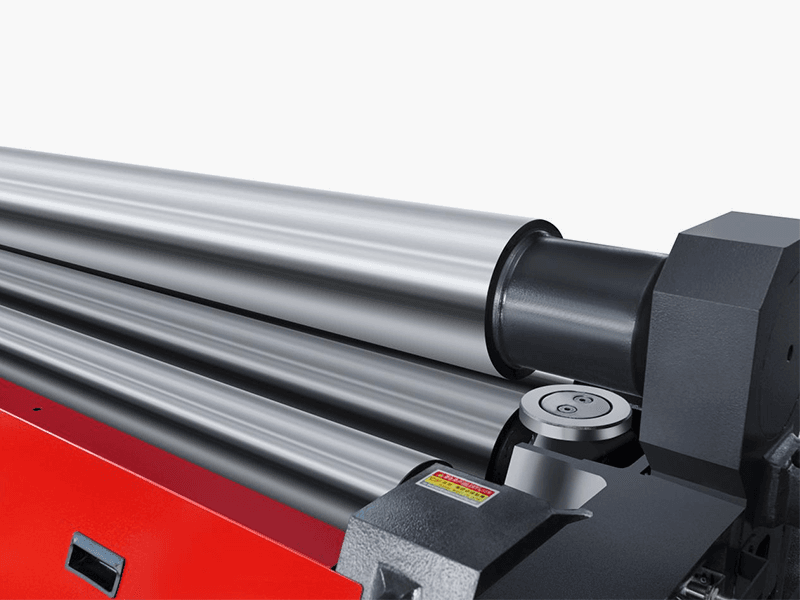

Rouleau et couronne

Les éléments les plus importants des machines de rouleaux de plaque sont les rouleaux eux-mêmes. Généralement, les machines sur le marché ont un diamètre plus petit et faibles qui se déforment pendant le processus pré-pliant et provoquent une tache plate sur le bord de la plaque.
Notre machine a conçu les rouleaux de plus grand diamètre et utilise des rouleaux en acier forgés de haute qualité qui sont usinés par des tours CNC élevés.
La surface de travail des rouleaux est durcie par l'induction de CNC et polie à HRC 54-58 avec des tests de dureté effectués à de nombreux points sur les rouleaux. Le plus petit diamètre de flexion de 3 x diamètre de rouleau supérieur est facilement atteint.
Les rouleaux sont usinés avec une couronne pour compenser la déviation des rouleaux pendant le processus de pré-décharge.

Fin de goutte hydraulique

Extrémité de chute hydraulique permet d'éliminer facile des pièces formées.

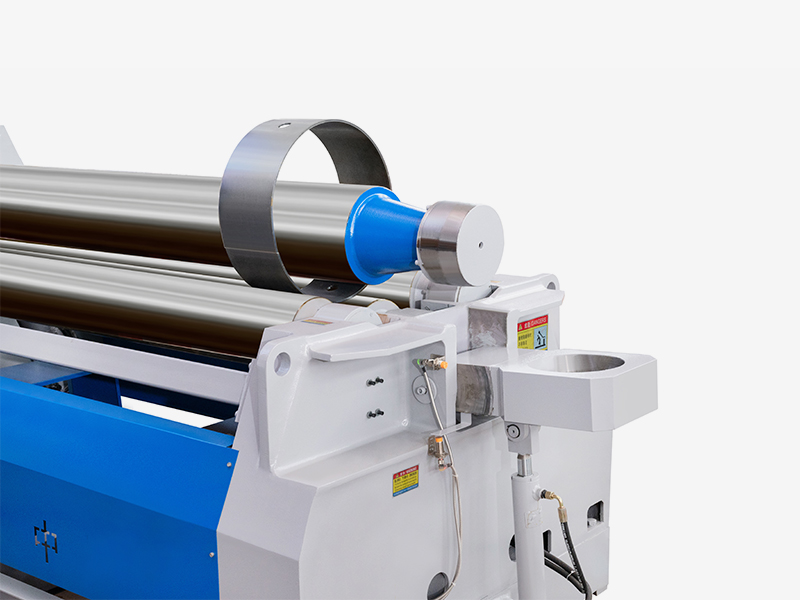

Système de flexion conique

Grâce à une construction supérieure, à un corps massif et à la capacité de plier les rouleaux inférieurs et latéraux, vous pouvez facilement plier les pièces coniques grand angle et de petit diamètre.

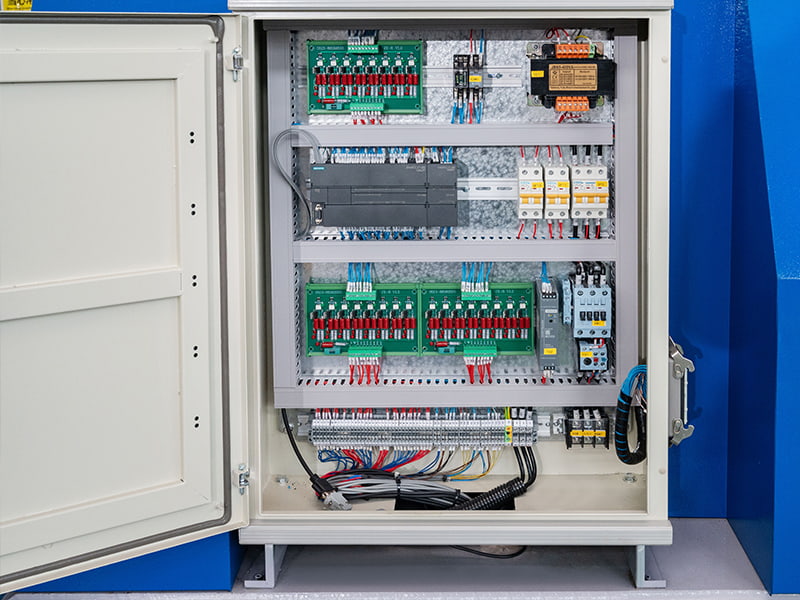

Système électrique

La station hydraulique de la machine à roulement de plaque à quatre rouleaux de service adopte le contrôle du moteur du servo et est contrôlé avec précision par le système CNC, qui peut atteindre un contrôle de déplacement de haute précision et un réglage des paramètres.

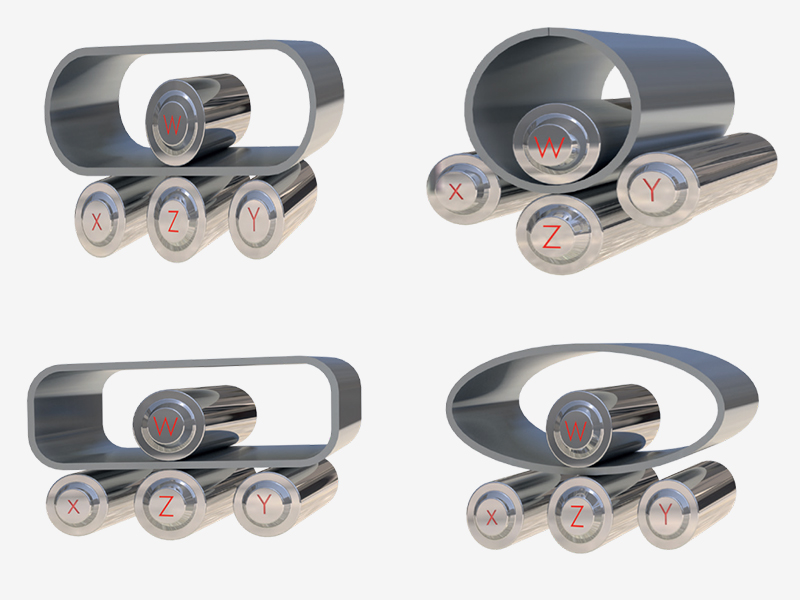

Large gamme d'applications

La machine à rouler de plaque à rouleaux convient au traitement des plaques métalliques de différentes formes, qu'elle soit rond, ovale ou rectangulaire. Cela le fait avoir un large éventail d'applications dans l'industrie du traitement des métaux et peut répondre aux besoins des différentes industries.

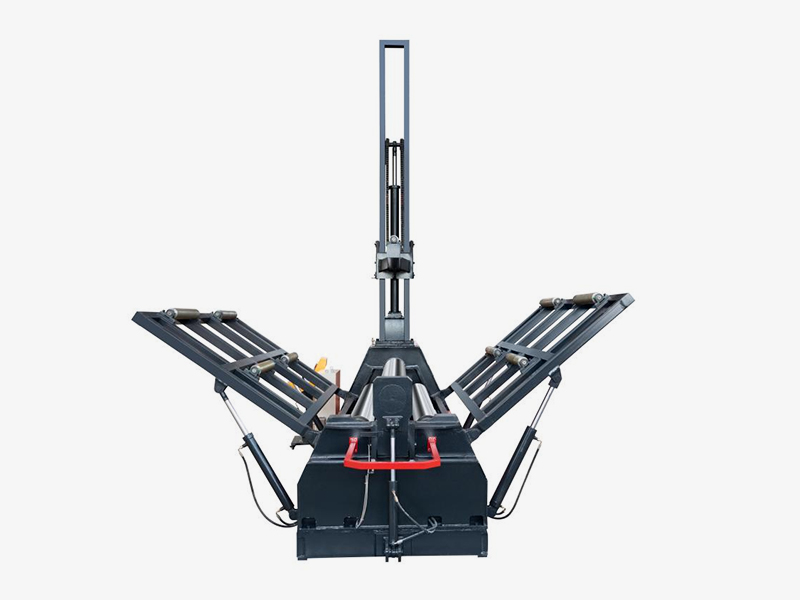

Système de support de feuille côté, vertical ou spécial facultatif

Le côté hydraulique ou vertical facultatif prend en charge l'étirement de la feuille et empêche la détérioration de la forme de flexion dans de grandes pliments de forme. Il peut produire en fonction de différents tonnages et hauteur.

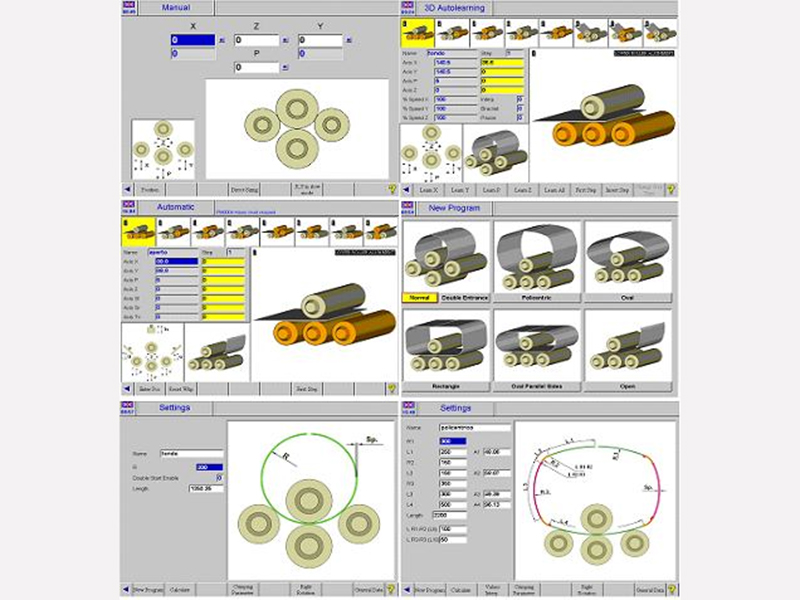

Système de contrôle

Le système de contrôle dispose d'un programme de roulement automatique, qui peut réaliser un fonctionnement à un bouton, rouler automatiquement le matériau en cercle et arc en même temps, et a des fonctions de numérotation, de stockage et d'appel des données. Il peut stocker des centaines de données pour faciliter le roulement automatique de diverses spécifications. Le système est compatible avec les programmes de fonctionnement manuel et peut être utilisé manuellement en cas de besoin.

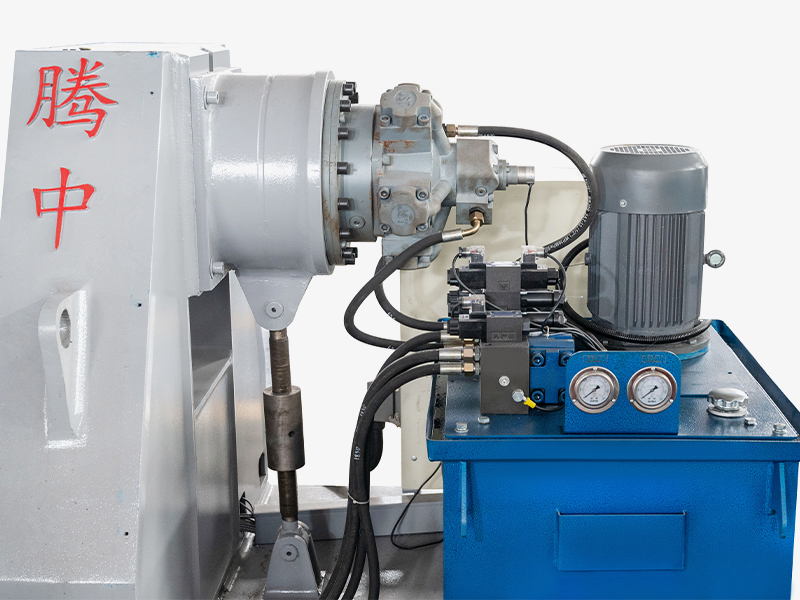

Principe de travail

La machine à rouler à quatre rouleaux est entraînée par le rouleau supérieur (comme indiqué ci-dessous): le rouleau supérieur est le rouleau de conduite, et le moteur hydraulique indépendant et la boîte de réduction planétaire haute puissance sont directement couplées (linéairement), sans la transmission de l'engrenage intermédiaire, qui est la méthode de conduite la plus économique. Le moteur hydraulique est équipé d'un frein instantané pour arrêter avec précision le rouleau à l'état préalable.

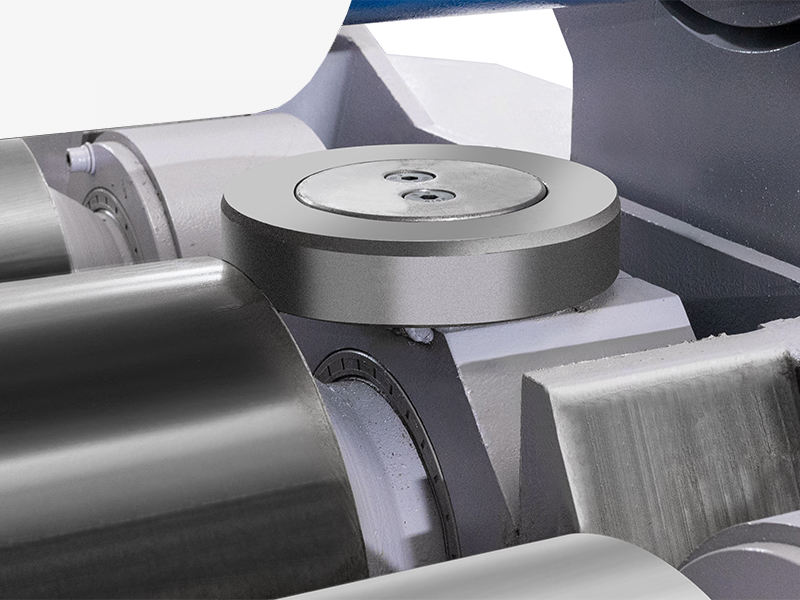

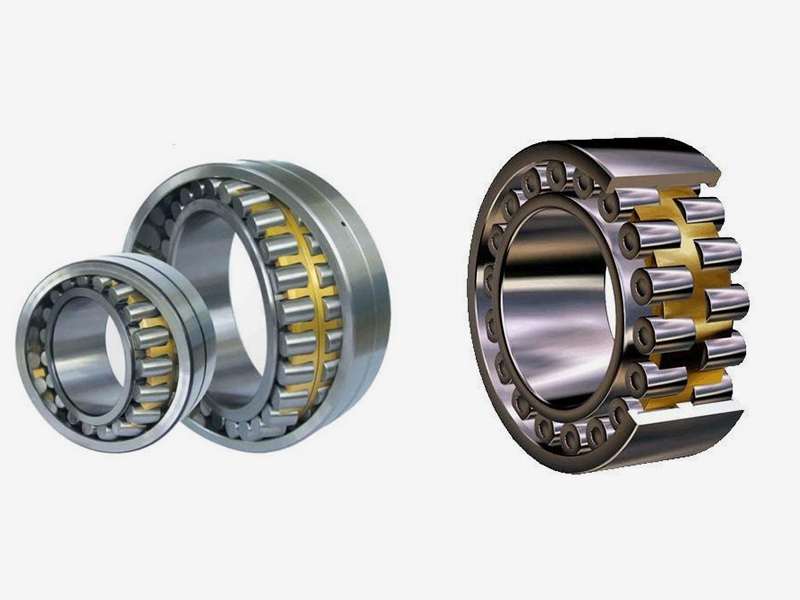

Roulements aux deux extrémités du rouleau de travail

Chaque rouleau est équipé d'un roulement à rouleaux sphériques très durable. L'avantage de ce roulement est que peu importe où le rouleau est incliné, il peut se déplacer en douceur et en toute sécurité le long de l'inclinaison du rouleau et enfin revenir à sa position d'origine.

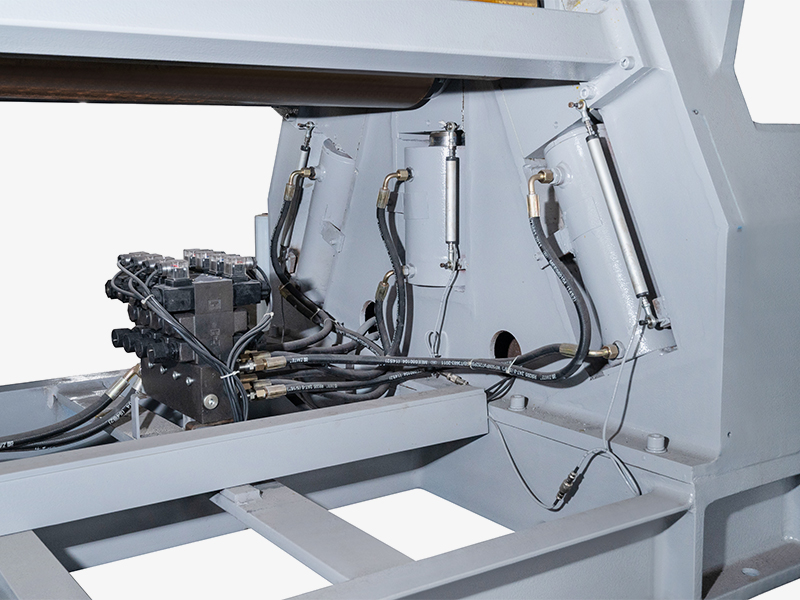

Cylindre à rouleau inférieur

Le cylindre à rouleau inférieur et le cylindre à rouleau latéral sont installés respectivement dans les rainures de guidage des cadres gauche et droit. Le mouvement alternatif du cylindre peut faire en sorte que le rouleau inférieur et le rouleau latéral se déplacent de haut en bas le long de la rainure du guide, et peuvent également se déplacer incliné, ce qui le rend pratique de rouler la pièce effilée et de corriger et d'arrondir la pièce.

À PROPOS DE NOUS
Nantong Tengzhong Machinery Manufacturing Co., Ltd. est Chine Fabricants de machines à rouler les plaques à 4 rouleaux CNC et OEM/ODM Usine de laminoirs à plaques à 4 rouleaux CNC, Situé dans l'aile nord du centre économique de Shanghai du delta du fleuve Yangtze, zone de développement de Nantong Haian City Libao, est une entreprise de recherche et de production de cisailles, de cintreuses et de rouleuses et d'autres machines R & D, production, vente et service en tant que l'une des sociétés spécialisées dans la production de cisailles hydrauliques de la série de marque "Tengzhong", cisailles mécaniques, cintreuses hydrauliques, rouleuses de plaques hydrauliques, rouleuses de plaques mécaniques, machine de découpe d'angle hydraulique, poinçonneuse et cisaille combinées et autres équipements de forgeage, largement utilisés dans l'industrie légère, l'aviation, la construction navale, la métallurgie, l'instrumentation, les appareils électriques, les produits en acier inoxydable, la construction de structures en acier et l'industrie de la décoration. Tengzhong Machinery a toujours adhéré au concept de développement consistant à « produire d'excellents produits, fournir un service parfait et satisfaire chaque utilisateur », et a toujours pensé aux clients et servi les clients avec sincérité. Nous sommes impatients de travailler avec vous pour créer ensemble un avenir meilleur !
Nouvelles
Commentaires sur les messages

Quelle est la précision et la précision de Machine à rouler de plaque à rouleaux CNC 4 Pendant le processus de roulement?

La précision et la précision d'un Machine de roulement de plaque CNC 4-ROLLER Pendant le processus de roulement, il y a parmi ses mesures de performance les plus critiques, et ils peuvent varier en fonction de plusieurs facteurs, notamment la conception de la machine, la qualité des composants et le système de contrôle en place. Voici un aperçu de ce à quoi s'attendre en termes de précision et de précision:

Tolérances serrées:
Précision dimensionnelle: les machines CNC 4-Roller peuvent atteindre des tolérances étroites, généralement dans la plage de ± 0,1 à ± 0,5 mm en fonction du matériau, de l'épaisseur et de la complexité du produit roulé. Pour les applications de haute précision, ce niveau de précision garantit que le produit final répond aux spécifications de conception.
Précision préalable: L'un des principaux avantages d'un système à 4 rouleaux est sa capacité à pré-plier la plaque avec une plus grande précision que les machines à 3 rouleaux. La pré-pliage est effectuée de sorte que le bord droit de la plaque est minimisé, améliorant la précision globale du virage.

Rayon de roulement cohérent:
Répétabilité: les systèmes CNC contrôlent le processus de roulement avec une haute précision, garantissant que le rayon de roulement reste cohérent tout au long du processus. Pour des applications telles que les cylindres de grand diamètre, la machine peut rouler des plaques avec un rayon cohérent, même sur des longueurs plus longues ou des matériaux plus épais.
Précision de la cylindricité: la configuration à 4 roulers permet un contrôle davantage sur la plaque pendant le processus de roulement, améliorant l'uniformité de la forme finale, en particulier en termes de rondeur et de douceur du cylindre.

Contrôle précis de la déformation des matériaux:
Rouleaux à servo-SERVO: de nombreuses machines CNC 4-ROLLER utilisent des rouleaux entraînés pour contrôler la position de la plaque avec une grande précision, permettant des ajustements précis pendant le processus de roulement. Le système CNC ajuste automatiquement les paramètres comme la pression, la vitesse et la position, assurant une déformation cohérente à travers la plaque.
Feedback en temps réel: ces machines sont généralement équipées de systèmes de surveillance et de rétroaction en temps réel, permettant des ajustements dynamiques pendant le processus de roulement. Cela réduit les chances d'erreurs et assure des résultats de haute précision.

Qualité de bord et cohérence de flexion:
Alignement des bords: Étant donné que le système CNC contrôle la position et le mouvement de la plaque, la qualité des bords est améliorée. Les plaques sont alignées précisément, garantissant des bords droits et précis pendant le processus de roulement.
Président et serrage: le point de serrage de la machine à 4 rouleaux tombe généralement juste au bord de la plaque, assurant des sections de bord droit minimales après la flexion et l'amélioration de la consistance globale de flexion.

Précision spécifique au matériau:
La précision peut varier légèrement en fonction du type de matériau traité (par exemple, en aluminium, acier, titane). Les matériaux plus doux peuvent être plus faciles à rouler avec précision, tandis que les matériaux plus durs peuvent nécessiter un réglage fin supplémentaire des paramètres.

CNC Control Precision:
Précision numérique: avec les systèmes CNC modernes, la précision du contrôle du processus de roulement est extrêmement élevée, souvent capable d'atteindre une précision de moins de millimètres. Le logiciel CNC garantit que tous les mouvements et les séquences de roulement sont soigneusement contrôlés, optimisant la précision de flexion et de roulement en fonction des spécifications programmées.

Le Machine de roulement de plaque CNC 4-ROLLER est très précis et précis, en particulier dans les applications qui nécessitent des tolérances étroites, des rayons cohérents et des sections de bord droit minimales. Il surpasse les systèmes traditionnels à 3 rouleaux en offrant des capacités de flexion préalables supérieures et des ajustements automatisés en temps réel, en assurant une répétabilité et une précision élevées dans le processus de roulement.
