En quoi une presse plieuse CNC tandem diffère-t-elle d'une presse plieuse CNC standard ?

Dans le monde de la fabrication métallique, la précision et l’efficacité sont primordiales. Parmi les machines les plus essentielles pour façonner les tôles se trouve la presse plieuse CNC, un outil contrôlé par ordinateur utilisé pour plier et former le métal avec une précision exceptionnelle. Cependant, à mesure que les exigences de production deviennent de plus en plus complexes, les fabricants constatent souvent qu'une seule presse plieuse, aussi avancée soit-elle, peut ne pas suffire pour gérer des pièces longues ou des projets à volume élevé. C'est là que le Presse plieuse CNC tandem entre en jeu.

Bien que les deux types de machines partagent la même fonction principale (le pliage des tôles), elles diffèrent par leur conception, leur capacité, leur fonctionnement et leur flexibilité. Comprendre ces distinctions peut aider les fabricants à choisir la machine adaptée à leurs objectifs de production.

1. Concept de base et fonctionnalité

Une presse plieuse CNC standard est une machine autonome composée d'un poinçon supérieur et d'une matrice inférieure, qui forment ensemble du métal en appliquant une force contrôlée. Son système de commande numérique par ordinateur (CNC) gère l'angle de pliage, le positionnement et la force avec une précision remarquable, garantissant ainsi la cohérence et la répétabilité d'un lot à l'autre.

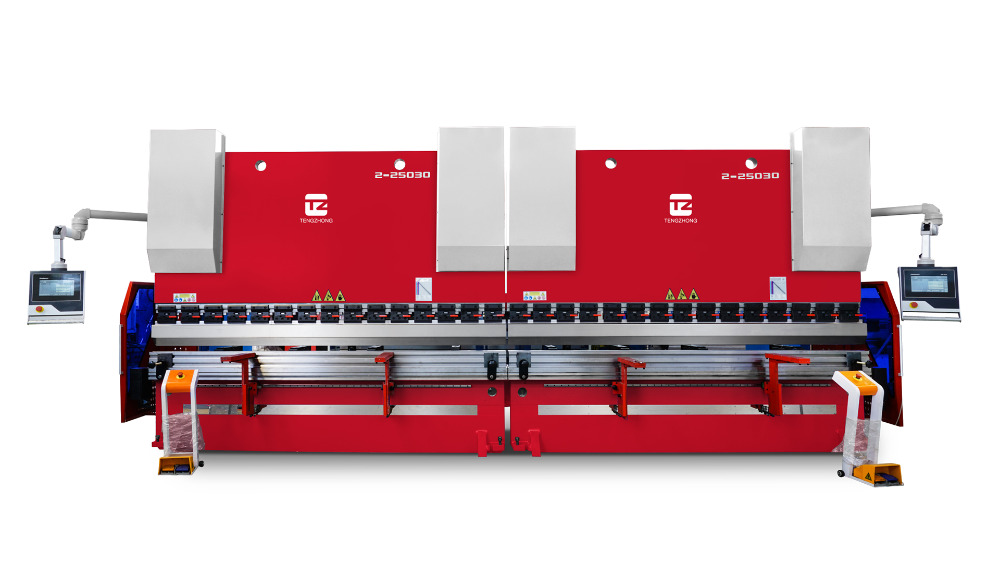

En revanche, une presse plieuse CNC Tandem implique deux (ou parfois plus) presses plieuses connectées et actionnées à l'unisson via un système de contrôle intégré. Chaque machine peut fonctionner indépendamment ou de manière synchrone, selon les besoins de production. Cette double disposition permet aux opérateurs de manipuler des pièces plus longues qui dépasseraient la capacité d'une seule presse plieuse, tout en conservant la haute précision attendue des équipements CNC.

Essentiellement, la configuration tandem augmente la longueur de pliage et la capacité de tonnage, permettant une plus grande flexibilité de fabrication sans sacrifier la précision.

2. Configuration et conception de la machine

La différence structurelle entre les deux est immédiatement visible.

• Presse plieuse CNC standard :
  Comprend généralement un seul corps de machine, un système hydraulique ou électrique et un contrôleur. Il est conçu pour gérer des longueurs et des tonnages maximaux spécifiques, par exemple 3 mètres et 160 tonnes.

• Presse plieuse CNC tandem:
  Se compose de deux presses plieuses placées côte à côte, chacune équipée de son propre système hydraulique, de son vérin et de sa butée arrière. Celles-ci sont reliées électroniquement via un système de contrôle maître-esclave, permettant aux deux machines de fonctionner en parfaite synchronisation comme s'il s'agissait d'une seule et même longue machine.

Une fois connectée, l'unité tandem peut traiter des pièces plus grandes telles que des panneaux longs, des boîtiers ou des composants structurels pouvant mesurer de 6 à 12 mètres de longueur — une tâche impossible pour une presse plieuse standard.

Cette flexibilité de conception est particulièrement bénéfique dans des secteurs tels que l'aérospatiale, la construction navale, l'énergie éolienne et les machines de construction, où les composants surdimensionnés sont courants.

3. Système de contrôle et synchronisation

Le système de commande CNC est le « cerveau » de toute presse plieuse, dictant la précision avec laquelle la machine exécute les tâches de pliage.

Un presse plieuse CNC standard utilise un seul contrôleur pour gérer toutes les opérations (positionnement, pression et angle) dans son propre espace de travail. Le système est autonome et hautement optimisé pour les dimensions et la capacité de la machine.

Dans un Presse plieuse CNC tandem , la synchronisation devient plus complexe. Deux machines doivent parfaitement coordonner leurs mouvements pour assurer un cintrage uniforme sur toute la longueur de la pièce. Pour y parvenir, un système de contrôle tandem avancé relie les deux unités CNC via un réseau de communication.

Les principales fonctions de synchronisation incluent :

• Maintenir une vitesse et une pression constantes du vérin des deux côtés.
• Coordonner les positions des butées arrière pour un alignement précis des pièces.
• Garantir que les écarts angulaires sont corrigés automatiquement via des boucles de rétroaction.

Ce niveau de coordination nécessite non seulement des contrôleurs puissants, mais également un retour précis des codeurs linéaires, des capteurs de pression et des vannes hydrauliques.

4. Modes opérationnels

Unnother major distinction lies in operation flexibility.

• Un standard CNC press brake operates independently. Every bending operation is performed within its own maximum length and capacity.

• Un Tandem CNC press brake, however, can operate in two modes:

  1. Mode Tandem : Les deux machines sont reliées entre elles pour manipuler des pièces longues ou lourdes.
  2. Mode indépendant : Chaque machine fonctionne séparément, effectuant différentes tâches simultanément.

Cette polyvalence permet aux fabricants de s’adapter rapidement aux différents besoins de production. Lorsque de longues pièces ne sont pas nécessaires, chaque presse plieuse peut fonctionner indépendamment pour doubler la productivité, fournissant essentiellement deux machines dans une seule configuration.

5. Capacité de pliage et taille de la pièce

La différence la plus évidente entre les deux machines est peut-être la capacité de pliage.

Un standard CNC press brake is ideal for typical sheet metal lengths — often between 1 to 4 meters — depending on its model. It is sufficient for most fabrication workshops dealing with small to medium parts, such as brackets, enclosures, or frames.

D'autre part, une presse plieuse CNC Tandem est spécialement conçue pour accueillir des composants extra-longs et robustes. En combinant deux machines, la longueur de pliage effective peut atteindre 8, 10 voire 12 mètres. Cela le rend indispensable pour les industries produisant de grands panneaux, des portes d’ascenseur, des carrosseries de véhicules ou des composants de ponts.

De plus, étant donné que la force de flexion totale est partagée entre les deux unités, un système tandem peut atteindre un tonnage plus élevé sans nécessiter une presse plieuse massive, qui serait autrement coûteuse et difficile à transporter ou à installer.

6. Installation et espace requis

Un standard CNC press brake requires a relatively compact footprint and can be installed easily in most workshops.

Un Tandem CNC press brake, by contrast, demands considerably more floor space due to its length and dual-machine structure. It also requires careful alignment during installation to ensure both machines are perfectly level and parallel.

Undditionally, tandem systems need more robust foundations to handle the combined load and prevent vibration or misalignment. The installation process is more complex and often involves technical assistance from the manufacturer or service engineers to calibrate synchronization and communication systems.

Bien que ce processus de configuration puisse prendre plus de temps, les avantages en termes de performances qui en résultent justifient souvent les efforts déployés par les installations traitant de composants à grande échelle.

7. Productivité et efficacité

La productivité est une motivation clé derrière l’utilisation d’une presse plieuse CNC Tandem.

En mode tandem, les opérateurs peuvent produire des composants longs en une seule configuration au lieu de les diviser en sections plus petites et de les souder plus tard — un processus qui permet d'économiser du temps et de la main d'œuvre tout en améliorant la précision et en réduisant la distorsion.

En mode indépendant, deux opérateurs peuvent utiliser chaque machine séparément pour différentes pièces, doublant ainsi la production par rapport à une seule grande machine.

Un standard CNC press brake, while efficient for small and medium parts, lacks this operational flexibility. It is typically limited to sequential operations, which can slow down throughput when part variety or size changes frequently.

Pour les environnements de production à forte mixité ou de longue durée, la configuration tandem offre un avantage significatif en termes d'efficacité du flux de travail.

8. Précision et répétabilité

Les deux types de machines reposent sur la précision CNC, mais les défis diffèrent.

Un standard CNC press brake maintains accuracy through rigid frames, high-quality hydraulic or electric drives, and CNC compensation systems. The bending precision is typically within ±0.1 mm, sufficient for most manufacturing needs.

Pour une presse plieuse CNC Tandem, maintenir une précision constante sur une longueur de pliage étendue est plus difficile. Le système doit synchroniser deux vérins et butées arrière distincts pour se déplacer de manière identique. Même de légers écarts peuvent entraîner des courbures inégales.

Pour surmonter ce problème, les systèmes tandem avancés utilisent la synchronisation électronique, des systèmes de mesure d'angle et des algorithmes de compensation en temps réel pour garantir que les deux machines agissent comme une seule unité. Lorsqu'ils sont correctement calibrés, les systèmes tandem peuvent atteindre une précision égale, voire supérieure, aux modèles standard.

9. Maintenance et complexité

Les besoins en maintenance varient également entre les deux types.

Un standard CNC press brake has fewer components, making it easier and less costly to maintain. Operators typically focus on hydraulic oil checks, alignment verification, lubrication, and periodic software updates.

Un Tandem CNC press brake, on the other hand, involves twice the number of hydraulic circuits, sensors, and controllers. Regular calibration of synchronization systems is essential. Troubleshooting can be more involved, as faults may arise in communication or alignment between the two units.

Néanmoins, les machines tandem modernes sont conçues avec des systèmes de diagnostic qui simplifient la maintenance en alertant les opérateurs de problèmes spécifiques avant qu'ils n'affectent la production.

10. Considérations relatives aux coûts

Le coût est un autre différenciateur important.

Un standard CNC press brake is more affordable and sufficient for small to medium-sized workshops. The initial investment, operating costs, and energy consumption are generally lower.

Un Tandem CNC press brake, being larger and more sophisticated, naturally involves a higher initial investment and greater installation and maintenance costs. However, it provides value in applications that require large parts or versatile production. When used effectively, its ability to operate as two machines in one setup can significantly offset the cost through productivity gains.

11. Scénarios d'application

Pour résumer leurs cas d’utilisation les plus appropriés :

• Presse plieuse CNC standard :
  Idéal pour les petits et moyens fabricants produisant des composants tels que des supports, des panneaux ou des cadres qui s'adaptent aux longueurs de machine standard.

• Presse plieuse CNC tandem:
  Idéal pour les industries à grande échelle – aérospatiale, construction navale, machines de construction, transports et énergies renouvelables – où les pièces longues ou lourdes sont courantes et où une capacité de pliage élevée est cruciale.

12. Facteurs de décision pour les fabricants

Au moment de choisir entre une presse plieuse standard ou tandem, plusieurs facteurs doivent guider le choix :

1. Longueur de la pièce : Si les pièces dépassent fréquemment les 4 mètres, une configuration en tandem est plus pratique.
2. Volume de production : Pour les opérations à forte mixité et à faible volume, une presse plieuse standard est rentable ; pour la production de pièces longues à grande échelle, un système tandem excelle.
3. Unvailable Space: Les machines tandem nécessitent un espace d’installation important et une base solide.
4. Budget et retour sur investissement : Bien que le coût initial d’une presse plieuse tandem soit plus élevé, son double mode de fonctionnement peut améliorer le retour sur investissement à long terme.
5. Niveau de compétence de l'opérateur : Les machines tandem nécessitent des opérateurs formés et familiers avec la synchronisation et l'étalonnage du système.

13. Tendances futures et développements technologiques

L'écart entre les presses plieuses standard et tandem continue de se réduire à mesure que la technologie progresse. Les systèmes CNC modernes intègrent un pliage assisté par l'IA, une correction automatique de l'angle et une surveillance basée sur l'IoT, améliorant ainsi les deux types de machines.

Pour les systèmes tandem, les développements futurs se concentrent sur la synchronisation simplifiée, l’efficacité énergétique et les ajustements de configuration automatisés. À mesure que la fabrication numérique évolue, l'intégration des presses plieuses dans les usines intelligentes permettra une communication transparente entre plusieurs machines, optimisant ainsi le flux de travail et minimisant les temps d'arrêt.

Conclusion

Un Tandem CNC press brake and a standard CNC press brake serve the same fundamental purpose — bending metal with precision — but they cater to very different production needs. The standard version offers simplicity, efficiency, and affordability for everyday sheet metal fabrication, while the tandem configuration provides unmatched flexibility, extended capacity, and productivity for handling oversized or high-volume parts.

Le choix entre les deux dépend en grande partie de la taille des pièces, des exigences de production et des objectifs opérationnels à long terme. Pour les ateliers axés sur la polyvalence et l’évolutivité, la presse plieuse CNC Tandem représente un investissement stratégique en termes de capacité et d’aptitude.

En fin de compte, comprendre en quoi ces deux systèmes diffèrent permet aux fabricants de prendre des décisions éclairées, en garantissant que leur équipement de pliage est conforme aux exigences de production actuelles et futures.
