Quelle est la différence entre une machine à rouler à trois rouleaux et à quatre rouleaux?

Dans le monde de la fabrication des métaux, peu de machines sont aussi fondamentales pour créer des foumes cylindriques et coniques que les plaque roulante . Ces outils puissants plient des feuilles plates de métal en courbes, formant tout, des navires de pression massifs et des tours d'éoliennes aux éléments architecturaux et aux tuyaux industriels. Lorsque vous vous lancez dans le voyage pour sélectionner le bon équipement pour une boutique ou un projet, la question la plus courante et la plus critique qui se pose est la suivante: devriez-vous choisir une machine à rouler à trois rouleaux ou à quatre rouleaux?

Ce n'est pas une question de l'une étant universellement «meilleure» que l'autre. Au lieu de cela, il s'agit de comprendre les différences fondamentales dans leur conception, leur fonctionnement et leurs capacités pour faire correspondre la bonne machine aux exigences spécifiques du travail. Le choix repose sur des facteurs tels que le volume de production, la précision nécessitait, les types de matériaux et, bien sûr, le budget.

Cet article fournira une comparaison détaillée et impartiale des machines à rouler à trois et à quatre rôles, décomposant leurs mécanismes, avantages, limitations et applications idéales pour vous permettre de donner les connaissances nécessaires pour prendre une décision éclairée.

La fonction centrale: comment fonctionne le roulement de la plaque

À son plus simple, le roulement de la plaque implique une déformation élastiquement et plastiquement une feuille de métaux autour d'un axe central. La machine utilise une combinaison de force et de rouleaux positionnés avec précision pour imposer un rayon cohérent à la pièce. Le nombre de rouleaux et leur configuration dictent directement comment la machine gère le métal, en particulier au début et à la fin du processus de flexion.

La machine à rouler à trois rouleaux: simplicité et force

La configuration à trois rouleaux est la conception classique et éprouvée. Comme son nom l'indique, il se compose de trois rouleaux: deux rouleaux inférieurs et un rouleau supérieur.

Il existe deux sous-types principaux de machines à trois rouleaux:

Pinche initiale (rouleau de pincement): C'est le type le plus courant. Les deux rouleaux inférieurs sont basés sur l'énergie et fixés en position. Le rouleau supérieur se déplace verticalement pour appliquer la pression et pincer la feuille contre les rouleaux inférieurs. Pour démarrer le virage, la feuille métallique doit être intégrée manuellement dans la machine jusqu'à ce qu'elle touche un arrêt arrière. Le rouleau supérieur descend, pince la feuille et les rouleaux inférieurs entraînés tournent pour tirer le matériau, en le pliant contre le rouleau supérieur.

Type de pyramide: Dans ce style plus ancien, les rouleaux sont disposés en forme de pyramide. Le rouleau supérieur est centré au-dessus des deux rouleaux inférieurs. Les trois rouleaux peuvent se déplacer. Bien que largement remplacés par des conceptions plus modernes, les machines pyramidales sont connues pour leur capacité à gérer des assiettes très épaisses.

Avantages clés d'une machine à trois rouleaux:

Investissement initial inférieur: Généralement, les machines à trois rôles ont un système mécanique et hydraulique plus simple, ce qui les rend plus abordables à acheter. Il s'agit d'un avantage significatif pour les petits magasins Fab, les startups ou les opérations avec un Budget de machine à rouler de plaque .

Construction robuste: Avec moins de pièces mobiles, ils sont souvent construits pour être extrêmement robustes et sont bien adaptés à Plaque à robuste lourde et se plier très plaque d'acier épaisse .

Fonctionnement et maintenance plus simples: Les systèmes de contrôle sont généralement moins complexes et la maintenance peut être plus simple en raison de la disposition moins compliquée des composants.

Capacité maximale plus grete: Pour un prix donné, une machine à trois rôles possède souvent une capacité d'épaisseur maximale plus élevée par rapport à une machine à quatre rouleaux.

Limites clés d'une machine à trois rouleaux:

Extrémités plates (pré-décharge requise): Il s'agit de l'inconvénient le plus important. La conception de pincement initiale ne peut pas plier les bords de tête et de fuite de la plaque sans opération secondaire. Ces sections plates indépendantes doivent être «prédéfinies» sur un frein de presse ou en utilisant la machine à rouler elle-même dans un processus encombrant et en plusieurs étapes. Cela ajoute du temps, nécessite des compétences supplémentaires sur l'opérateur et peut entraîner des incohérences.

Moins de précision: Atteindre un cylindre parfait avec un rayon cohérent d'un bord à l'autre est plus difficile et dépendant de l'opérateur en raison du problème plat.

Efficacité inférieure: La nécessité de pré-passer et l'alimentation manuelle du matériau rend le processus global plus lent, ce qui est moins idéal Fabrication de métaux à volume élevé environnements.

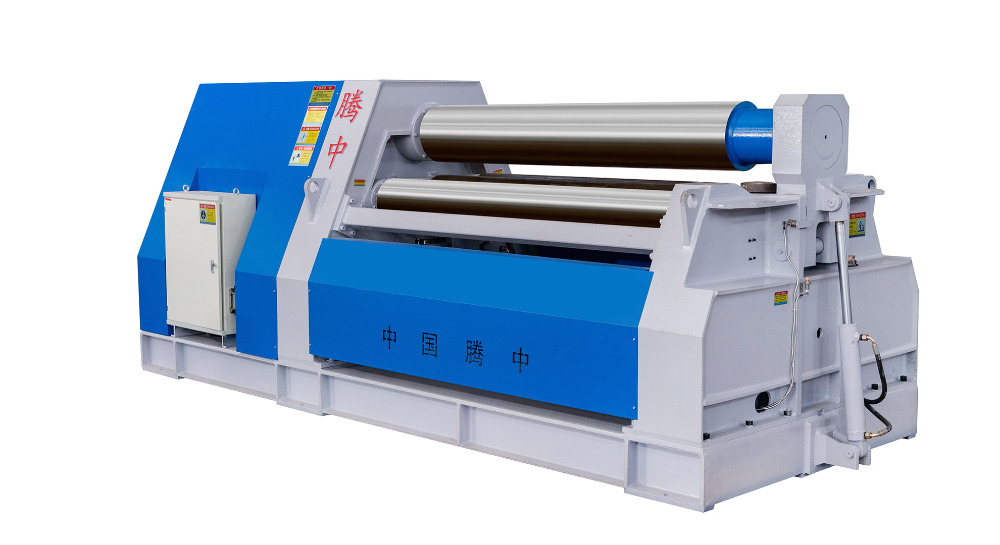

La machine à rouler à quatre rouleaux: précision et efficacité

La machine à quatre rouleaux ajoute un quatrième rouleau critique à l'équation. Il comprend généralement deux rouleaux inférieurs et deux rouleaux supérieurs. La configuration est conçue pour surmonter la limitation primaire de la conception à trois roules.

Dans une configuration stetard à quatre rôles:

Le rouleau arrière inférieur est le rouleau entraîné principal.

Le rouleau avant inférieur et le rouleau arrière supérieur peuvent se déplacer verticalement.

Le rouleau avant supérieur est souvent fixe ou peut pivoter.

L'avantage révolutionnaire: éliminer les extrémités plates

Le génie de la machine à quatre rouleaux réside dans sa capacité à saisir la plaque à la fois au-dessus et en dessous avant Le processus de flexion commence. Voici comment cela fonctionne:

Chargement: La plaque est insérée entre les rouleaux avant et arrière supérieur.

Serrage: Le rouleau avant inférieur augmente et le rouleau arrière supérieur descend, serrant fermement la plaque. Il n'est pas nécessaire de nourrir la plaque à un arrêt arrière.

Prépression du bord d'attaque: Avec la plaque serrée, le rouleau avant supérieur descend pour pré-plier le bord d'attaque de la plaque contre le rouleau arrière inférieur entraîné principal. Cela se produit automatiquement, juste au début du cycle.

Roulement: Une fois le bord d'attaque plié, la machine continue avec le processus de roulement complet. Les rouleaux tournent, formant la plaque dans un cylindre.

Président du bord de fuite: Lorsque le rouleau est presque terminé, la machine peut utiliser la même action de serrage et de flexion pour pré-plier le bord de fuite avant la fin de la pièce et la libération.

Ce processus intégré est la raison pour laquelle les machines à quatre rond sont synonymes Plaque de précision roulant and CNC Plaque de flexion .

Avantages clés d'une machine à quatre rouleaux:

Pas de extrémités plates / pré-pliage intégrée: Le plus grand avantage. Il élimine complètement l'opération secondaire avant la flexion, ce qui permet d'économiser beaucoup de temps et de travail.

Précision et cohérence supérieures: L'action de serrage offre un contrôle supérieur sur la pièce, minimisant le glissement et garantissant un cylindre parfaitement symétrique avec un rayon cohérent sur toute sa longueur. Ceci est essentiel pour fabrication de cylindres industriels .

Productivité et automatisation accrue: Le processus est plus rapide, nécessite moins d'intervention manuelle et est beaucoup plus facile à intégrer avec Systèmes de contrôle CNC . Cela le rend idéal pour formage automatisé de métaux Cellules.

Fonctionnement plus facile: Bien que la machine elle-même soit plus complexe, le processus de roulement réel est souvent plus simple pour l'opérateur, nécessitant moins de compétences pour obtenir des résultats parfaits. Des fonctionnalités comme machine à rouler du cône Les fonctionnalités sont également souvent plus faciles et plus précises sur une conception à quatre roules.

Amélioration de la sécurité: L'opérateur a moins d'interaction avec la plaque mobile, car il est serré et contrôlé tout au long du processus.

Limites clés d'une machine à quatre rouleaux:

Coût initial plus élevé: La complexité supplémentaire du quatrième rouleau, son système d'entraînement et les contrôles les plus sophistiqués entraînent un prix d'achat plus élevé.

Capacité maximale légèrement inférieure: Pour une machine d'une taille physique et d'un coût similaires, un quatre rouleaux pourrait avoir une capacité d'épaisseur maximale légèrement inférieure à une machine robuste à trois rouleaux, car une certaine résistance est échangée pour la complexité et la précision.

Complexité de maintenance accrue: Avec plus de pièces mobiles et d'hydraulique avancée et d'électronique, la maintenance nécessite des connaissances plus spécialisées.

Comparaison en tête-à-tête: un tableau récapitulatif

Faire le bon choix pour votre opération

La décision entre une machine à trois et à quatre rôles se résume finalement à vos besoins spécifiques.

Choisissez une machine à rouler à trois rouleaux si:

Ton entreprise de fabrication de métaux est sur un budget serré.

Votre travail est principalement axé sur Plaque de jauge lourde Lorsque l'épaisseur extrême est la principale préoccupation, pas la sortie à volume élevé.

Vous avez déjà un frein de presse capable qui peut gérer les opérations préalables.

Vos courses de production sont plus courtes et vous pouvez tolérer le temps supplémentaire requis pour la pré-plis.

Vous travaillez sur une grande variété de projets uniques plutôt que sur des courses répétitives et à volume élevé.

Choisissez une machine à rouler à quatre rouleaux si:

Productivité and efficacité sont vos principales priorités.

Vous avez besoin d'une haute précision et d'une qualité cohérente pour chaque partie, comme dans fabrication de navires à pression or roulement de tuyaux commerciaux .

Vous souhaitez réduire les coûts de main-d'œuvre et la manipulation manuelle en automatisant le processus de flexion.

Vous prévoyez d'intégrer la machine dans un Fabrication de métal CNC flux de travail.

L'investissement initial plus élevé peut être justifié par un retour sur investissement plus rapide (ROI) grâce à une augmentation du débit et à la baisse des coûts de main-d'œuvre.

Conclusion

Dans le débat entre les machines à rouler à trois et quatre rôles de roll, il n'y a pas de vainqueur pur et simple. La machine à trois rouleaux reste un pilier de force et d'abordabilité, un ajustement parfait pour de nombreux magasins d'emploi qui apprécient la robustesse et ont les moyens de gérer ses bizarreries opérationnelles. À l'inverse, la machine à quatre rôles témoigne de l'efficacité d'ingénierie moderne, conçue pour maximiser la production, la précision et la rentabilité dans les environnements de production exigeants.

Comprendre les différences mécaniques de base - notamment la capacité des quatre roll à serrer et à se préparer automatiquement - est la clé pour évaluer leur valeur pour votre machinerie en tôlerie besoins. En pesant soigneusement les exigences de votre projet, le volume de production et les paramètres financiers, vous pouvez sélectionner la machine qui façonnera vraiment l'avenir de vos capacités de fabrication.
