Machine à rouler à 3 rouleaux

La cintreuse à trois rouleaux (également connue sous le nom de cintreuse à trois rouleaux à réglage vers le bas de l'arc) est un équipement de cintrage de plaques à haut rendement et de haute précision dérivé de la technologie européenne. Sa caractéristique principale est que les deux rouleaux inférieurs se soulèvent le long d'une trajectoire en arc, permettant de pré-courber les deux extrémités de la plaque et de la rouler en cercle avec une seule alimentation.

Précédent：Aucun article précédent
Suivant：Machine à rouleau à rouleaux hydraulique 3
  • Principales caractéristiques techniques

Pré-cintrage efficace
Pré-cintrage complet aux deux extrémités, roulage global en une seule alimentation, pas besoin de retourner la plaque.
Bord droit restant court (généralement approximativement égal à l'épaisseur de la plaque), taux d'utilisation élevé du matériau.

Entraînement à rouleau complet
Les trois rouleaux entraînent des rouleaux avec un couple important, empêchant efficacement le glissement des plaques.
Convient au laminage de l'acier inoxydable, de l'alliage d'aluminium et d'autres matériaux glissants ainsi que des tôles épaisses.

Haute précision et stabilité
Le levage de l'arc des deux rouleaux inférieurs garantit une précision de synchronisation élevée (jusqu'à ±0,2 mm).
Équipé de roulements à rouleaux auto-alignants, caractérisés par un faible frottement, une rigidité élevée et une longue durée de vie.

Polyvalence
Capable de rouler des pièces rondes, arquées et coniques.
Intégré aux fonctions de mise en forme et de nivellement des plaques.

Structure de la machine

Rouleau supérieur : position fixe, servant de rouleau moteur pour fournir la force de flexion principale et la puissance de rotation.
Deux rouleaux inférieurs : rouleaux actifs entièrement entraînés, alimentés par des moteurs hydrauliques, capables de se soulever le long d'une trajectoire en arc.

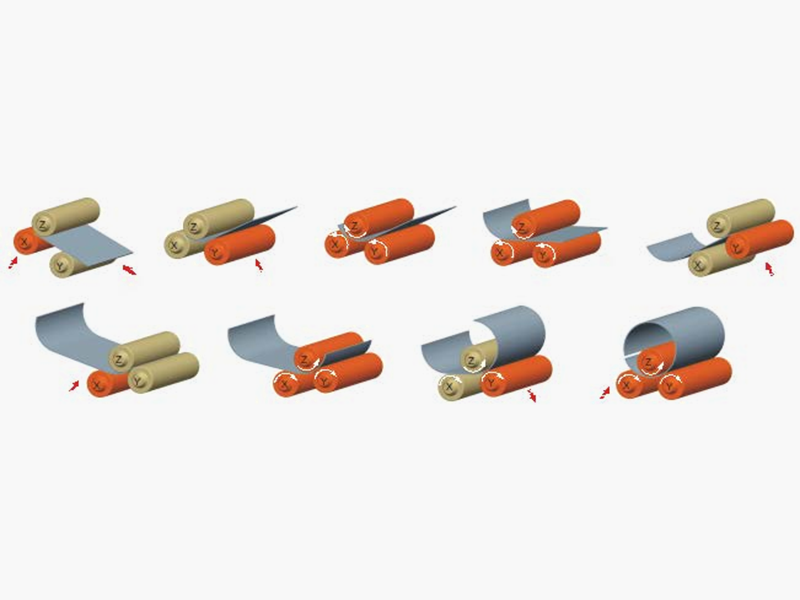

Processus de roulement

●  La plaque est alimentée entre le rouleau supérieur et les deux rouleaux inférieurs.
●  Les deux rouleaux inférieurs montent de manière synchrone le long de l'arc pour serrer et presser la plaque.
●  Les trois rouleaux tournent de manière synchrone, entraînant la plaque vers l'avant par friction pour obtenir un pliage continu.
●  La trajectoire du mouvement de l'arc permet un contrôle précis du pré-cintrage aux deux extrémités de la plaque, avec un minimum de bord droit restant.

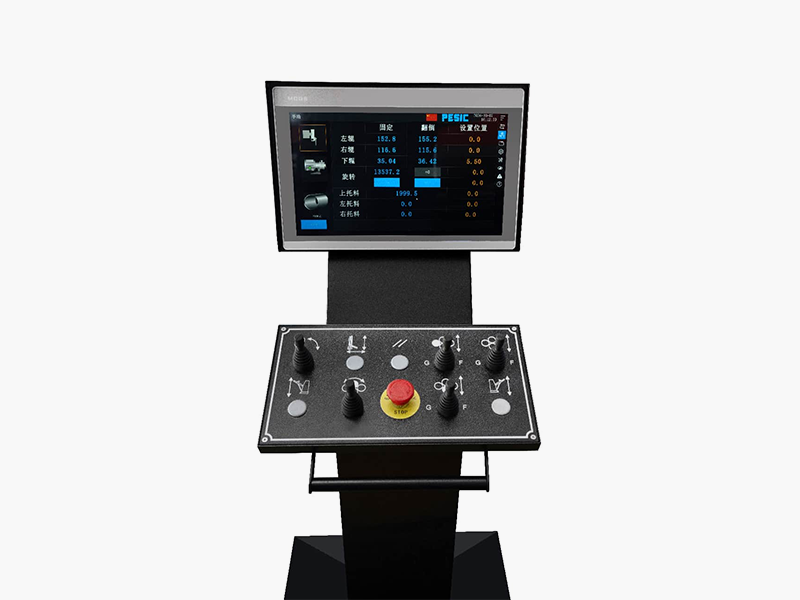

Système de contrôle CNC

Le système de contrôle est équipé d'un grand écran de 15 pouces. Le système de contrôle dispose d'un programme de roulement automatique, qui peut réaliser une opération à un seul bouton, rouler automatiquement le matériau en cercle et en arc en même temps, et dispose de fonctions de numérotation, de stockage et d'appel des données. Il peut stocker des centaines de données pour faciliter le déploiement automatique de diverses spécifications. Le système est compatible avec les programmes de fonctionnement manuel et peut être utilisé manuellement en cas de besoin.

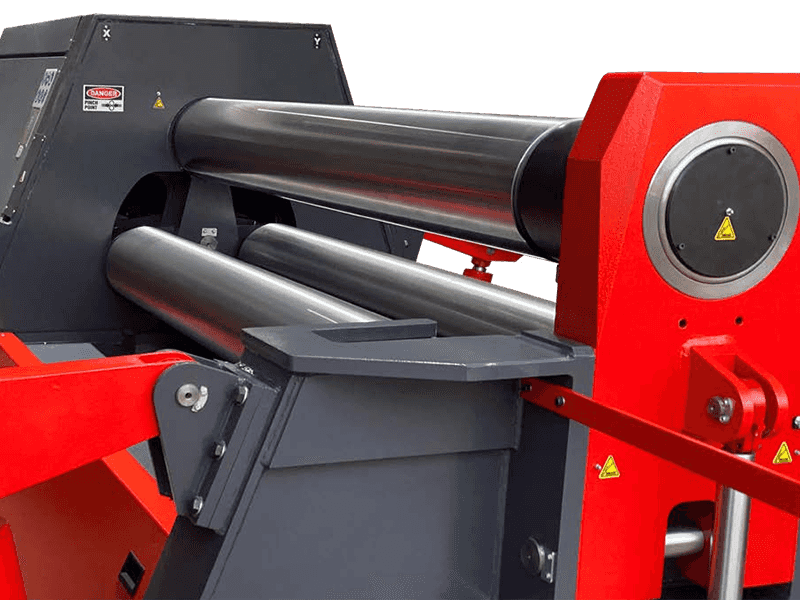

Rouleau et couronne

Les éléments les plus importants des machines à rouleaux de plaques sont les rouleaux eux-mêmes. Généralement, les machines du marché ont des rouleaux de plus petit diamètre et faibles qui se déforment pendant le processus de pré-cintrage et provoquent un méplat sur le bord de la plaque.
Notre machine a conçu des rouleaux avec un plus grand diamètre et utilise des rouleaux en acier forgé de haute qualité usinés par des tours CNC de haute précision.
La surface de travail des rouleaux est trempée par induction CNC et polie selon HRC 54-58 avec des tests de dureté effectués en de nombreux points sur les rouleaux. Le plus petit diamètre de courbure de 3 x le diamètre du rouleau supérieur est facilement obtenu.
Les rouleaux sont usinés avec une couronne pour compenser la déflexion des rouleaux pendant le processus de pré-cintrage.
